1.Ciljevi i zahtjevi
Dizajnirajte 8-in-1-out AC kombinovani ormar. Budući da je to off-grid projekat, zahtijeva samo funkcionalnost kombinatora.
Prema gornjem dijagramu principa, specifikacije ormara su 3000kVA/800V. Ukupna struja koja ulazi u kabinet je: 350kW * 8 / 800V / 1.732 ≈ 2020A. Prosječna struja po grani je 253A.
2. Proračun i projektovanje glavne opreme
Prekidači s ulaznim kalupom (MCCB)
Količina: 8 jedinica, u skladu sa "8-in" topologijom. Jedan prekidač po ulaznoj grani za nezavisnu zaštitu, izolujući samo neispravnu granu bez uticaja na druge.
Nazivna struja: Ukupna izlazna struja ~2020A. Podijeljeno podjednako na 8 grana daje maksimalno ~253A po grani. Prekidač od 400A je odabran da spriječi isključivanje od preopterećenja tokom dužeg rada. (Formula: I_ukupno=(P_ukupno) / (√3 * V_LL) )
Stubovi: 3P (trofazni). Jezgro van{3}}mrežnog AC sistema je trofazno strujno kolo. Neutralni vod je odvojeno povezan preko terminala (nije prekinut od strane prekidača), pojednostavljujući dizajn i osiguravajući pouzdanu zaštitu za glavno trofazno kolo.
Prekidni kapacitet: Veći ili jednak 50kA, sposoban da brzo prekine procijenjenu struju kratkog spoja jedne-grane-(~31,5kA) na 800V, sprječavajući oštećenje luka i osiguravajući pouzdanu izolaciju kvara.
Prekidač izlaznog okvira (FCB)
Količina: 1 jedinica, odgovara topologiji "1-out". Jedan glavni prekidač kontroliše kombinovani izlaz sa 8 ulaza.
Nazivna struja: Ukupna struja ~2020A. Odabran je prekidač okvira od 4000A (uzimajući u obzir ne-nekontinuirano puno opterećenje i redundantnost sabirnica/kablova), koji podržava kratko{4}}vremensko preopterećenje i zadovoljava velike-zahtjeve za izlaznom snagom.
Otpuštanje kašnjenja podnapona: isključeni-mrežni sistemi nemaju podršku za mrežu i skloni su fluktuacijama napona. Funkcija odgode sprječava neugodno okidanje tokom prolaznih padova napona, osiguravajući stabilnost napajanja.
Stubovi: 3P, pogodni za glavnu trofaznu kombinovanu sabirnicu. Neutral je ožičen nezavisno, ne prolazi kroz glavni prekidač, fokusirajući zaštitu (preopterećenje, kratki -spoj) na trofazno glavno kolo.
Prekidni kapacitet: Veći ili jednak 63kA, efektivno prekidajući procijenjenu ukupnu struju kratkog-sabirnice (~40kA) brzim prekidom i dobrim gašenjem luka, sprječavajući eskalaciju kvara.
Rotacioni izolatorski prekidač (izolacioni prekidač)
Ocjena struje: Odgovara maksimalnoj struji izlazne strane od 2020A kako bi se spriječilo zagrijavanje tokom izolacije.
Funkcija: Za održavanje u off-mrežnim sistemima, obezbjeđuje fizički prekid-bez luka u trofaznom glavnom kolu, nudeći pouzdaniju izolaciju od prekidača za sigurnost osoblja.
Polovi: 3P, istovremeno isključujući sve tri faze glavnog kola, u skladu sa konfiguracijom prekidača. Neutral ne zahtijeva izolaciju (potvrđeno da je mrtav posebno tokom održavanja), pojednostavljujući rad uz ispunjavanje sigurnosnih standarda.
AC uređaj za zaštitu od prenapona (SPD)
Ocena napona: Odgovara sistemskom nazivnom naponu od 800V AC kako bi se sprečio kvar SPD.
Nominalna struja pražnjenja (In): Scenariji isključene-mreže nemaju koordiniranu zaštitu od groma u mreži. Mora samostalno izdržati udarne napone. Kapacitet od 100 kA pokriva potrebe za umjerenim područjima munje, apsorbirajući energiju groma.
Stubovi: 4P (Tri-fazni + neutralni). Iako su prekidači 3P, neutralni vod i dalje zahtijeva zaštitu od prenapona kako bi se spriječilo oštećenje opreme preko prenapona groma na neutralnom, pružajući sveobuhvatnu zaštitu kola.
3. Izbor opreme i opis materijala (BOM)
Na osnovu specifikacija sistema (3000kVA/800Vac, 8-in-1-out, 253A po grani, 2020A ukupno), odaberite odgovarajuću opremu.
Cabinet Enclosure
Dimenzije: širina 1000 mm, dubina 1000 mm, visina 2200 mm, mora da sadrži 8 ulaznih prekidača, 1 veliki izlazni prekidač, sabirnice, strujne transformatore, itd. Širina, dubina i visina moraju omogućiti raspored komponenti, prostor za hlađenje i provođenje kablova.
Materijal: Metal za visoku mehaničku čvrstoću, otpornost na spoljnu koroziju i udarce, pogodan za potencijalnu vanjsku instalaciju u scenarijima van{0}}mreže.
Ocjena zaštite: IP54 za zaštitu od prašine i vode, sprječavajući ulazak koji bi mogao uzrokovati kratke-kratke spojeve, osiguravajući sigurnost rada na otvorenom.
Sažetak odabira opreme (tabela)
|
Stavka |
Specifikacija |
Kol |
Osnova za odabir (kratko) |
Slika |
|
Ulaz MCCB |
800V, 400A, 3P, prekidni kapacitet veći ili jednak 50kA |
8 |
Zaštita grana (253A opterećenje). 400A pruža marginu. |
|
|
IzlazFCB |
800V, 4000A, 3P, prekidni kapacitet veći ili jednak 63kA, sa UV kašnjenjem |
1 |
Zaštita i kontrola glavnog kola (ukupno 2020A). Pruža prostor za glavu i stabilnost. |
|
|
Prekidač za isključivanje |
800V, veće ili jednako 3200A, 3P |
1 |
Sigurna, fizička izolacija za održavanje glavnog autobusa. |
|
|

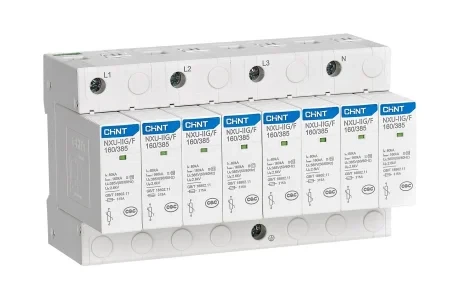

AC SPD |
800V, In{1}}kA, 4P |
1 |
Sveobuhvatna zaštita od prenapona za faze i nulte u postavci van{0}}mreže. |
|
|
Terminali (UT6-16) |
UT6-16 |
60 |
Za pouzdano-vezivanje niskog otpora-kablova/sabirnica. |
|
|
Bakarna sabirnica |
T2 Bakar, 80*10mm, ~150kg |
- |
Nosi 2020A + 20% marže. Visoka provodljivost, dobro odvođenje toplote. |
|
|
Power Cable |
0,6/1kV, 3*185mm², bakar, ~80kg |
- |
Za ogranke i interne priključke. Odgovara nazivnoj struji i naponu. |
|
|
Cable Glands |
PG63, najlon, IP54 |
13 |
Siguran i zapečaćen ulaz za 8 ulaznih + 1 izlaznih 3-žilnih kablova. |
|
|
Busbar Insulator |
Za sabirnicu 6300A |
4 seta |
Osigurava i izolira glavne sabirnice, sprječava fazne{0}}na{1}}fazne kvarove. |
|
|
Pribor |
Papučice, vezice, poklopci pogodni za 800V/visoku struju |
1 set |
Osigurava sigurne, pouzdane i organizirane veze. |
|
|
Pakovanje |
Ojačani drveni sanduk po mjeri |
- |
Štiti orman tokom transporta na potencijalno udaljenu lokaciju. |
4.Crteži
Blok dijagram ožičenja
Električni šematski dijagram
