Globalno, solarne instalacije rastu impresivnim tempom. Velikom udjelu rasta doprinijela je Indija, a sa ciljanih 100 GW do 2022. godine Indija je na pragu da postane najveća svjetska solarna država. Kontinuirano smanjenje cijena solarnog sistema s obzirom na veće stope mreže rezultira sve većom globalnom potražnjom za solarnim rješenjima i time dovodi do njegovog brzog rasta. Solar je neporeciva budućnost i vodeći izvor obnovljive energije. Solarni paneli najbolje rade kada primaju sunčevu svjetlost bez sjene tokom maksimalnog broja sati, postavljeni pod preciznim kutom nagiba s licem usmjerenim prema jugu. Tu se pojavljuju konstrukcije za montažu solarnih panela. Jedno od najvećih područja inovacija u instalaciji solarnih panela uključuje sistem montiranja.
Konstrukcije za montažu modula igraju vitalnu ulogu u efikasnom radu solarnog sistema, kako u komunalnim objektima, tako i na krovu. Iako se većina komponenata ravnoteže sistema (BOS), poput pretvarača, istosmjernih kablova, razvodnih kutija, transformatora itd., Lako kupuje od dobavljača opreme, izrada EPC izvođača ogleda se uglavnom kroz ugradnju modula i upravljanje ožičenjem .
Ove strukture pomažu pločama da se udobno odmaraju, sprečavaju oštećenja i što je još važnije, postavljaju ih pod preciznim uglom nagiba kako bi iskoristile maksimalnu sunčevu energiju. Montažne konstrukcije mogu se napraviti za krovove, ugradnju na zemlju, nadstrešnice za automobile i tragače za sunčanjem, koja su sada doživjela mnogo napretka u pogledu težine, materijala, prilagodljivosti i jednostavnosti ugradnje. Mnogo je tehnoloških inovacija koje su dovele do smanjenih troškova, brže i bolje ugradnje, visoke izdržljivosti i poboljšane proizvodnje.
Nedavna instalacija solarnog projekta u Indiji usvojila je različite tehnologije i dizajn solarnog montiranja koji uključuju konstrukcije od pocinčanog gvožđa kao i aluminijumske konstrukcije. Neki od projekata prihvatili su kombinaciju čelične konstrukcije i aluminijumske konstrukcije gdje su u vertikalnim nogama izrađeni vruće pocinčani čelik, a ostali dijelovi od ekstrudirane aluminijske konstrukcije. Tipično struktura nosača modula sastoji se od sljedećih komponenti.
Štaviše, pad troškova za konstrukcije za ugradnju modula jedan je od najvećih doprinosa padu troškova projekta. Oni su pali za gotovo 60% u posljednjih 4-5 godina. Proizvodnja konstrukcija prilično je konsolidirano tržište s pet najboljih kompanija u Indiji koje kontroliraju 80% tržišnog udjela. Ovi igrači imaju kumulativni kapacitet od 2.300 MW godišnje. Ovo bi moglo izgledati kao solidna osnova za budući rast. Međutim, potražnja u Indiji je ciklična i vođena politikama. Pravovremene isporuke za cijelih 2.300 MW već će biti problem, ostavite samo da se opsluži tržište od 4.000-5.000 MW. Troškovi za montažne konstrukcije mogu takođe porasti ako dođe do skoka u dodavanju kapaciteta. Međutim, ovo povećanje će kratko trajati jer kompanije mogu početi kupovati dijelove konstrukcije od drugih proizvođača čelika.
Bilo koji solarni sistem dizajniran je da funkcioniše 20 do 25 godina, pa materijal igra važnu ulogu u ukupnom rješenju. Čvrstoća materijala definira se zemljopisom i okruženjem lokacije koja se instalira. Stoga u industriji postoji sve veća potreba za izuzetno izdržljivim materijalima otpornim na koroziju, bez hrđe. To dovodi do pojave evolutivnih proizvoda poput čelika otpornog na hrđu koji su postali izuzetno popularni na tržištu solarnih panela sa konkurentnim cijenama i većom trajnošću. Postoji nekoliko vrsta čelika, ovisno o njegovoj težini, čvrstoći i premazu, što uključuje različite cijene. Pri odabiru materijala treba uzeti u obzir garanciju koju nudi kompanija za maksimalan povrat ulaganja. Vjerovatno najkonkurentnije tržište solarnih proizvoda, montažni sustavi su važan element solarnih nizova - oni učvršćuju solarne panele na krov ili tlo. Ovdje prolazimo kroz osnovne kategorije krovnih solarnih sistema kako bismo pomogli novim instalaterima da shvate instalaciju.
Vrste solarnih konstrukcija
Ispravan i pravilan izbor montažnih konstrukcija za projekte solarnog sistema je vrlo bitan u pogledu ukupne proizvodnje, efikasnosti i vijeka trajanja solarnih panela. S obzirom na to da je to skupa investicija, izbor montažnih sistema ne treba zanemariti kao manju brigu. Solarni moduli moraju biti osigurani, montirani i zategnuti na vrlo stabilnoj i izdržljivoj strukturi, štiteći niz od utjecaja vjetra, tuče, kiše, snijega, pa čak i manjih potresa. Montiraju se na tlo, na krovove ili na stupove. Postoji pet osnovnih tipova montažnih konstrukcija od kojih su četiri tipa s fiksnim kutom i jedan s promjenjivim kutom:
Krovni nosači
Nošeni nosači
Nosači na vrhu stupa
Nosači sa bočnim stupovima
Nosači postavljeni na sistem praćenja
Krovni nosačiobično rastojanje žice između solarnog niza i baterija ili pretvarača akumulatora drže na minimumu, ali zahtijevaju probijanje krova i opasnost od propuštanja krova, stoga krov mora biti dobro zatvoren. Još jedan nedostatak krovnih konstrukcija može se pojaviti ako orijentacija i kut krova nisu optimalni, što troši puno potencijalne energije koju bi vaš sistem mogao generirati. Za optimalnu efikasnost sistema koristeći krovnu konstrukciju, morate osigurati da nema sjene sa drveća ili drugih zgrada na optimalno slobodnom putu protoka vazduha vaših solarnih panela. Oni se također sastoje od razmatranja projektnog inženjerstva koja uključuju analizu seizmičkog ponašanja, ispitivanje graničnog sloja vjetroelektrana i UL 2703 certifikat za uzemljenje i vezivanje. Krovni nosači su optimalni kada vaš dom ili zgrada imaju dovoljno prostora za sve solarne panele koji su vam potrebni. Oni takođe imaju mogućnost fiksiranja ili podešavanja, a mogu se instalirati i pomoću solarnog tragača.
Prizemni nosači,kao što pretpostavljate, prvenstveno se koriste za postavljanje solarnih panela na zemlju bilo gdje na vašem imanju. Ako vašem krovu nedostaje prostora za krovni nosač ili je jako zasjenjeno drvećem ili mjestom na sunčevoj stazi, ovo je održiva alternativa. Obično su podesivi kako bi im se omogućilo naginjanje gore ili dolje radi maksimalne apsorpcije sunca u različito doba dana. . Nedostatak je što prizemne konstrukcije prijete opasnosti da budu izložene vandalizmu, nakupljanju nečistoće, lišća i snijega na dnu niza. Stoga se stalci na zemlji preporučuju samo za sigurne lokacije, po mogućnosti u čistim i stabilnim okruženjima (s malo snijega ili prljavštine na zemlji).
Pole Mountskoriste se za pričvršćivanje solarnih panela na stupove, pogađate. Postoje dvije glavne vrste nosača stubova, „vrh stuba“ i „bok stuba“. Prvi omogućava solarnom panelu da sjedi na vrhu stuba, podignutog nekoliko metara od tla. Potonji učvršćuje solarne panele na bočnu stranu stubova.Nosači na vrhu stupasu konstrukcije kod kojih su montažni stupovi učvršćeni u zemlju i zategnuti betonom, a solarni modul je montiran na vrh stubova. Prednost je što prilično nije izložen vandalizmu i nakupljanju nečistoće, lišća i snijega, ali ga nije lako očistiti.Nosači sa bočnim stupovimaobično se koriste za solarne sisteme koji sadrže mali broj modula. Oni se posebno koriste za sisteme daljinskog osvjetljenja koji već imaju stup na koji se lako mogu pričvrstiti.

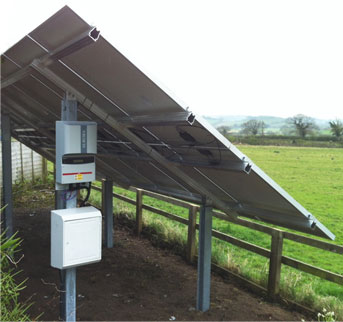

Nosači postavljeni na sistem praćenjamože se koristiti za sve vrste solarnih sistema za praćenje, kao i solarnih sistema za pumpanje vode, omogućavajući maksimalno sunčevo zračenje koje se može koristiti za proizvodnju električne energije. Posebno se isplaćuju u vrućim klimatskim uslovima. Postoje dvije različite vrste montiranih struktura za sisteme za praćenje koje su jednoosne i dvoosne. Jednoosovinski uređaji za praćenje dizajnirani su za praćenje kretanja sunca od istoka prema zapadu, dok dvoosovinski sustavi prate dnevni i sezonski tok sunca i većinom se koriste sa sistemima PV koncentratora. Solarni tragači su automatizirani sistem koji omogućava vašim pločama da prate put sunca tokom dana za optimalno izlaganje i prikupljanje sunca. Međutim, iako solarni trackeri povećavaju efikasnost i smanjuju ručno održavanje vaših panela, oni se obično ne koriste zbog velikog povećanja ukupnih troškova i dodavanja drugog pokretnog dijela koji se potencijalno može pokvariti i stvoriti probleme u nizu.
Različite vrste krovnih nosača
Flush Mountssu prva vrsta krovnog nosača koji ćemo pokriti. Oni su jeftina i jednostavna opcija pogodna za većinu instalacija solarnih panela postavljenih na krov. Uglavnom se ne mogu podesiti, a kao što im samo ime govori, dizajnirani su da se poravnaju s krovnom površinom na koju su postavljeni. Solarne ploče su obično pričvršćene pomoću metalnih kopča koje drže ploču na mjestu, ostavljajući oko 2-4 inča prostora između krova i dna panela. To omogućava dosta protoka vazduha duž donje strane panela, što održava ploču hladnom i radi uz maksimalnu efikasnost. Ako se ploča pregrije, njena učinkovitost pada, a tako i život. Ovi nosači su izvrsni za vlasnike kuća, a manje za vlasnike preduzeća. Krovni nosači općenito imaju za cilj zaštititi vaš krov kao i sam solarni panel. Ugradni nosač smanjuje opterećenje vetra na solarnim pločama. Ugradbeni nosači idealni su za smanjenje mrtvog opterećenja na vašem krovu, rade za bilo koji tip sistema, pogodni su za područja s jakim vjetrom, ima prostora za fleksibilnost u nagibu i orijentaciji panela i pružaju minimalne smetnje s krovnim odvodima.
Ipak nisu bez grešaka. Ovisno o vrsti krova koji imate, postavljanje nosača u ravnini moglo bi zahtijevati proboj na krov (proboji obično nisu potrebni), što će povećati rizik od propuštanja krova.
Ballasted Mountssu slični vodokotlićima, ali koristite utege kako biste zadržali solarne panele na svom krovu. Ovaj dizajn može uštedjeti vrijeme i troškove rada, ali predstavlja dodatni izazov za postavljanje utega na krov, što može biti prilično značajno kada se radi o većim sistemima. Prigušeni nosači ne zahtijevaju probijanje na krov, brži su i jeftiniji za ugradnju i omogućuju nagib panela do 20 stepeni za optimalno izlaganje suncu. Međutim, ovaj nosač povećava opterećenje na vašem krovu, ima manju gustoću snage i manje je pogodan za područja s jakim vjetrom. Ograničeni su određenim uvjetima na lokaciji, kao što su nagib krova i visina zgrade.
Takođe postojeHibridni nosači,za koje verovatno možete pretpostaviti da su kombinacija nosača za ugradnju i nosača sa balastom. Oni koriste neke strukturne elemente oba nosača za smještaj nekih krovova koji ne mogu biti oslonjeni. Hibridni nosači zahtijevaju minimalni proboj na krov, mogu se brzo instalirati (ovisno o modelu) i omogućuju prilagođenu optimizaciju dizajna zasnovanu na faktorima kao što su nosivost i vjetar. Ovi nosači su obično skuplji i mogu zauzimati više prostora na vašem krovu, ostavljajući manje prostora za vaš sistem.
Krovni nosačisu po dizajnu slični normalnim nosačima na zemlji, ali mogu "sjediti" na vašem krovu. Ovisno o vrsti krova koji imate, ovo može biti bolje od nosača u istoj razini. Krovni nosači imaju mogućnost podešavanja ili fiksiranja za maksimalno izlaganje suncu tokom cijele godine.
Montažni nosač materijala
Nosači mogu biti izrađeni od različitih vrsta materijala. Ne zaboravite pitati proizvođača o materijalu njegovih montažnih konstrukcija kako biste izbjegli pogrešne i skupe izbore nakon projekta. Većina proizvođača montažnih nosača koristi aluminijum. Nije samo mala težina - čime se smanjuje pritisak na krov, stub ili sistem za praćenje - već i otporna na koroziju, jaka i kompatibilna sa okvirima solarnih modula mnogih proizvođača koji su uglavnom napravljeni od aluminijuma.
Drugi izbor mogu biti montažne konstrukcije od nehrđajućeg čelika. Iako su stalci od nehrđajućeg čelika vrlo čvrsti i otporni na utjecaje na okoliš poput tuče, snijega, kiše itd. I mogu trajati vjekovima, ipak su skupa investicija. Drveni nosači za drvo su jeftini i laki za obradu, ali su slabe konzistencije i brzo će propasti, posebno u mokrim uslovima. Postolja izrađena od plastike također su jeftina, ali nisu optimalan izbor u pogledu statike i vijeka trajanja. Poput drvenih nosača, oni mogu izgorjeti
ili se čak slomiti ako je pritisak na solarnu ploču (npr. snijeg) previsok. I na kraju, ali ne najmanje važno, nosači izrađeni od željeza također su jednostavni za rad i nešto su skuplji od drvenih nosača, ali brzo postaju žrtve korozije i nisu preporučljivi u mokrim okruženjima.
Strukturni integritet je od najveće važnosti. Baš kao i bilo koja druga komponenta zgrade, solarni sistemi moraju biti strukturno čvrsti i sigurni. Brojni problemi mogu nastati ako su sistemi niskog kvaliteta ili su loše instalirani. Solarna industrija posvećena je donošenju izvanrednih proizvoda i sistema na indijsko i globalno tržište kako bi poboljšala solarni razvoj širom svijeta. Ulazak inovativnih tehnologija i proizvoda u sektor otvara put za čistiju i zeleniju budućnost.
