Zašto i kako postići IP65 ili IP67
Istina da PV spojni okvir usvaja IP65 ili IP67 nivo zaštite je taj što može istovremeno udovoljiti dvostrukim strogim zahtjevima prašine i vodootpornog otpornosti za dugovsko radno vrijeme na otvorenom ".
Kako bi to mogao biti IP65 ili IP67
1. MULTI - brtveni materijal za brtvljenje
Dvostruka zaštita pomoću silikonskih zaptivačkih prstenova i zaptivača stvara fizičku barijeru na spoju između poklopca razvodne kutije i kućišta, osiguravajući potpunu prašinu (klasa 6). Materijal za brtvljenje mora proći 85 stupnjeva / 85% RH vlažno ispitivanje grijanja za starenje kako bi se osiguralo dugo - otpornost.
Spojna kutija za utte koristi dva - komponentni silikon za popunjavanje unutrašnjih praznina, postizanje bešavne brtve.
2. Vodootporna i prozračna membrana
Iznosi unutarnje i vanjske razlike u tlaku, sprečavajući prodor vodene pare dok omogućava vlagu da pobjegne, sprečavajući kondenzaciju.
Sigurnosni zahtjevi, građevinski zahtjevi i testovi za razvodne okvire
|
EIA-364: |
Postupci ispitivanja električnog konektora / utičnice, uključujući klasifikacije okoliša |
|
IEC-60512: |
Elektronska oprema - testovi i mjerenja |
|
IEC 60529: |
Stupnjeva zaštite koju pružaju kućišta (IP kod) |
|
IEC-60695: |
Ispitivanje opasnosti od požara |
|
IEC 62790: |
Razvodne kutije za fotonaponske module, TÜV Rheinland Sertifikat: RXXXXXX |
|
IEC 61215: |
Zemaljski fotonaponski (PV) moduli |
|
IEC-60068-2: |
Elektronska oprema i standardi proizvoda |
|
Ul 1703: |
UL Standard za sigurnosni ravni ({0}} Pločasti fotonaponski moduli i ploče |
|
Ul 3730: |
Sigurnost za fotonaponske razvodne kutije, UL datoteka: E321923-20170829 |
IP (Zaštita ulaza) Značenje

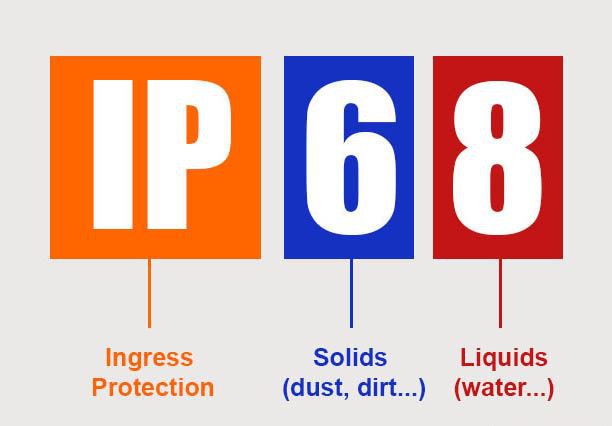

Stepen zaštite naznačen je na sljedeći način: 1. karakterom. Broj (stepen zaštite od pristupa opasnim dijelovima i protiv čvrstih stranih objekata) 2. karakter. Broj (stepen zaštite od ulijetanja vode). Sljedeće grafikone daju pregled svih diploma zaštite.
1st Charact. broj
|
1st Charact.broj |
Kratak opis |
Definicija |
|
0 |
Ne - Zaštićeno |
– |
|
1 |
Zaštićeno od pristupa opasnim dijelovima sa stražnjom rukom. Zaštićeno od čvrstih stranih objekata ³50 mm Ø. |
Sonda, sfera 50mm Ø, ne smije u potpunosti prodrijeti i neće imati odgovarajuću čišćenje od opasnog Dijelovi. |
|
2 |
Zaštićen od pristupa opasnim dijelovima prstom. Zaštićen od čvrstih stranih objekata od ³12.5mm Ø. |
Zajednički ispitni prst 12 mm Ø, dužine 80 mm, ima odgovarajući čišćenje od opasnih dijelova. Sonda, sfera 12,5 mm Ø, ne smije u potpunosti prodrijeti. |
|
3 |
Zaštićeno od pristupa opasnim dijelovima sa a Alat. Zaštićeno od čvrstih stranih objekata ³2,5 mm Ø. |
Sonda od 2,5 mm Ø uopće ne prodire. |
|
4 |
Zaštićeno od pristupa opasnim dijelovima sa žicom.Protečeno od čvrstih stranih objekata ³1 mm Ø. |
Sonda od 1 mm Ø uopće ne prodire. |
|
5 |
Zaštićeno od pristupa opasnim dijelovima sa žicom. Prašina - Zaštićena. |
Sonda od 1 mm Ø ne može prodrijeti. Upad prašine nije potpuno spriječen, ali prašina ne smije prodrijeti u količini za ometanje zadovoljavajućeg rada uređaja ili za narušavanje sigurnosti. |
|
6 |
Zaštićeno od pristupa opasnim dijelovima sa žicom. Čudno - Čvrsto. |
Sonda od 1 mm Ø ne može prodrijeti. Nema nameta prašine. |
Napomena: numerirajući prema. do DIN 40050 Dio 9, IP kod vozila
2. Charact. broj
|
2. Charact.broj |
Kratak opis |
Definicija |
|
0 |
Ne - Zaštićeno |
– |
|
1 |
Zaštićeno od vertikalno padajuće kapi vode |
Vertikalno padajuće kapi nemaju štetne efekte. |
|
2 |
Zaštićeno od vertikalno padajuće vode padne kada se kućište nagne do 15 stepeni |
Okomito padajuće kapi ne smije imati štetne efekte kada se kućište nagne u bilo kojem uglu do 15 stepeni s obje strane vertikale. |
|
3 |
Zaštićeno od prskanja vode |
Voda prskana pod ugao do 60 stepeni s obje strane vertikale ne smije imati štetne efekte. |
|
4 |
Zaštićeno od prskanja vode |
Voda prskana na ogradu iz bilo kojeg smjera ne smije imati štetne efekte. |
|
5 |
Zaštićeno od vodenih mlaznica |
Voda projicirana u mlaznicama protiv kućišta iz bilo kojeg smjera nema štetne efekte. |
|
6 |
Zaštićeno od moćnih mlaznica za vodu |
Voda projicirana u snažnim mlaznicama protiv kućišta iz bilo kojeg smjera nema štetne efekte. |
|
7 |
Zaštićen od efekata privremenog uranjanja u vodu |
Upad vode u količinama koje uzrokuje štetne efekte ne smiju biti mogući kada se kućište vremenski uronjeno u vodu 30 min. u dubini od 1m. |
|
8 |
Zaštićeno od učinaka neprekidnog uranjanja u vodu |
Ulomljena voda u količinama koje uzrokuje štetne efekte ne smiju biti mogući kada se kućište kontinuirano uronjeno u vodu pod uvjetima koji će biti dogovoreni između proizvođača i korisnika, ali koji su teže nego za broju 7. |
|
9 K 1) |
Zaštićeno od vode tokom čišćenja mlaza od visokog pritiska / pare |
Voda projicirana u snažnim mlaznicama s visokim pritiskom na kućište iz bilo kojeg smjera ne smije imati štetne efekte. |
