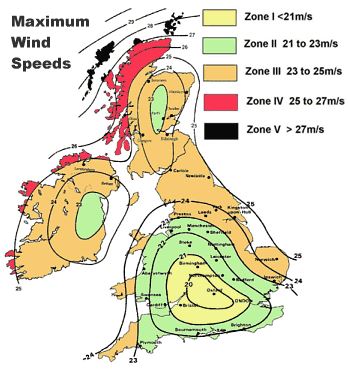

Vjetarsko opterećenje treba uzeti u obzir maksimalnu brzinu vjetra koja se ponavlja, a ne, kao što se koristi za mikro vjetroturbine, prosječne brzine. Ova mapa prikazuje UK maksimalne brzine u metrima u sekundi i, u širem smislu, nijedan normalan solarni panel koji je pravilno postavljen verovatno neće dodati nebezbedno opterećenje vetra tipičnom britanskom krovu u zonama od I do III tako da se može koristiti pojednostavljeni metod izračunavanja. Posebnu pažnju treba posvetiti zonama IV i V, uglavnom sjevernoj i zapadnoj Škotskoj i sjevernom i zapadnom ostrvu.
Kada su potrebni detaljniji proračuni, treba koristiti Eurokod [Napomena1] za opterećenje vjetrom na građevinskim konstrukcijama i srodni UK Nacionalni prilog. Proces izračunavanja ima šest koraka:
Odredite brzinu vjetra na lokaciji Vs
Određivanje efektivne brzine vetra Ve
Odrediti dinamički tlak qs = 0,613 Ve2
Odredite vanjski površinski pritisak pe
Odredite unutrašnji površinski pritisak pi
Odrediti neto opterećenje PV modula P = (pe - pi) A
Ova stranica neće pokušati prikazati sve uključene faktore, ali potrebne informacije uključuju visinu zgrade, nadmorsku visinu, udaljenost od mora, udaljenost od ruba grada, visinu mjesta, topografiju, udaljenost i visinu okolnih zgrada i drugih faktori za svih 12 pravaca vjetra. BRE Digest 436 daje više informacija o ovom procesu i postoji BRE program BREVe. Nacionalni dodatak daje vanjske koeficijente tlaka za širok raspon oblika krova, uključujući ravne krovove, monopitch krovove, tradicionalne krovove i kuke na krovu, ali se ne odnosi posebno na PV ili druge solarne panele.

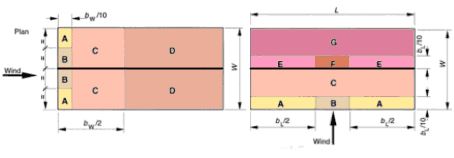

Ovaj dijagram prikazuje šematski plan nagibnog krova sa vjetrom koji dolazi iz dva smjera (zapadni i južni, ako je sjever vrh dijagrama), pokazujući različite zone pritiska vjetra na krovu za koje bi možda trebalo provesti izračune.
U zonama I do III, često je moguće koristiti pojednostavljenu formulu za silu vjetra: F = qsCpnetCaA gdje:
qs je dinamički pritisak vjetra.
Cpnet je neto koeficijent pritiska.
Ca je faktor veličine efekta koji se smanjuje na vrijednost 1 za niz ispod 5 m dijagonalno.
A je napunjena površina PV modula.
U ovom slučaju, dinamički pritisak vjetra (qs) može se naći iz referentnih tabela koje uzimaju u obzir samo visinu zgrade, nadmorsku visinu, zonu i da li je lokalna topografija značajna ili ne. Za koeficijent neto pritiska potrebne su dvije vrijednosti - jedna za potencijalno podizanje, a druga za silu nadole.
Visina i dizajn panela
Projekt EurActive Roofer je ranije identifikovao pet osnovnih aranžmana panela. U suštini, za tradicionalno montirane panele na površini krova, Cpnet se može naći i na tabelama, sa vrijednostima koje se razlikuju od toga da li su ili ne unutar 300 mm od ruba krova - tako da ovo postaje važna karakteristika dizajna. Tip fiksiranja je takođe presudan za tradicionalne stand-off panele. Pričvršćivanje kuka ne smije biti toliko fleksibilno da značajno podiže okolne krovne pločice. Maksimalni razmak između pločica sa postavljenom kukom treba da bude manji od 6mm i preporučuje se da maksimalna otklonska udaljenost bude manja od 70 mm pri projektiranom opterećenju vetra. To se može provjeriti primjenom projektnog opterećenja vjetra na kuk ili krovni krov pomoću utega i kolotura i mjerenje preostalog otklona.
Integrirani dizajn koji je nominalno hermetičan može se tretirati kao i svaki drugi krovni pokrivač u skladu s Eurokodom (pod uvjetom da ne isture iz krova za više od 100 mm). Propusni crepovi ili škriljci za vazduh takođe koriste varijantu na pojednostavljenoj metodi proračuna, uz određeno odstupanje da li se direktno uklapaju u glavne krovne letve ili ne.
Položaj fotonaponskih modula na ravnim krovovima
Ovo je malo složenije, djelomično ovisno o tome da li su mehanički fiksne ili samostojeće. Oba će morati odoljeti podizanju vjetra, ali će samostalni moduli također morati odoljeti klizanju. Opterećenja vjetrom će zavisiti od lokacije modula na krovu, da li krov ima parapet i da li je potporna konstrukcija PV otvorena ili potpuno pokrivena. Proračuni će također morati uzeti u obzir gdje su moduli na krovu, s različitim koeficijentima neto pritiska koji se primjenjuju za one blizu ruba, u kutovima ili u središtu krova. Na ravnim krovovima ključni proračun može biti utvrđivanje da li postoji rizik od prevrtanja. Za to, masa jedinice i balasta mora premašiti silu vjetra (moment), na koju naizmjenično utječe kut nagiba panela.
Napomena 1: BS6399: Dio 2 (Kodeks za opterećenje vjetrom na građevinskim konstrukcijama) povučen je u ožujku 2010. i zamijenjen sa BS EN 1991-1-4: 2005 Eurokod 1: Djelovanja na konstrukcije: Dio 1-4: Djelovanje vjetra i NA prema BS EN 1991-1-4: 2005 - UK Nacionalni Aneks prema Eurokodu 1. Akcije na konstrukcije. Opšte akcije. Akcije vjetra (septembar 2008).
Zahvaljujemo se BRE-u i ostalim partnerima u projektu EurActive Roofer za njihovu pomoć sa ovom stranicom. Navedene informacije služe samo kao smjernice i ne smiju se koristiti umjesto odgovarajućih inženjerskih proračuna u skladu s relevantnim britanskim standardima.
Ove informacije se zasnivaju na radu u okviru projekta EurActive Roofer koji je trajao od 2005. do 2008. godine i podržan je od strane programa Evropske unije za horizontalne aktivnosti koje uključuju MSP.
