Introduction Uvod u proizvod】
Cell | Mono |
Broj ćelija | 144（6×24） |
Nazivna maksimalna snaga (Pmax) | 550W |
Maksimalna efikasnost | 21.3% |
Razvodna kutija | IP68 |
Maksimalni napon sistema | 1000V / 1500V DC |
Radna temperatura | -40℃～+85℃ |
【Opis proizvoda】

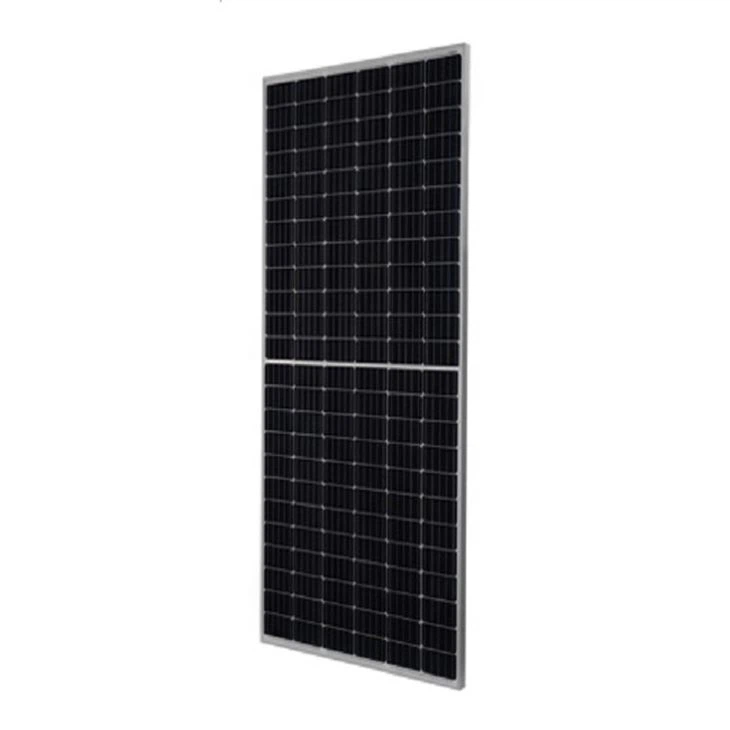

Solarna ploča velike snage od 550 W Izrađena od solarnih ćelija od 11BB PERC, ova serija modula visokih performansi nudi najisplativije rješenje za snižavanje LCOE od bilo kojeg velikog ili malog PV sistema. Polurezana tehnologija su doslovno normalne solarne ćelije koje su prepolovljene.
【Ključne značajke】
【Dimenzija PV modula】
【Električni podaci na STC】
Nazivna maksimalna snaga (Pmax) [W] | 525 | 530 | 535 | 540 | 545 |
Napon otvorenog kruga (Voc) [V] | 49.15 | 49.3 | 49.45 | 49.6 | 49.75 |
Maksimalni napon snage (Vmp) [V] | 41.15 | 41.31 | 41.47 | 41.64 | 41.8 |
Struja kratkog spoja (Isc) [A] | 13.65 | 13.72 | 13.79 | 13.86 | 13.93 |
Maksimalna struja snage (Imp) [A] | 12.76 | 12.83 | 12.9 | 12.97 | 13.04 |
Efikasnost modula [%] | 20.3 | 20.5 | 20.7 | 20.9 | 21.1 |
Tolerancija snage | 0~+5W | ||||
Temperaturni koeficijent Isc (α_Isc) | 0.046%/℃ | ||||
Temperaturni koeficijent Voc (β_Voc) | -0.277%/℃ | ||||
Temperaturni koeficijent Pmax (γ_Pmp) | -0.351%/℃ | ||||
STC | Zračnost 1000W / m², temperatura ćelije 25℃, AM1.5G | ||||
【Električni podaci u NOCT i radni uslovi】
ELEKTRIČNI PARAMETRI NA NOKTU | |||||
TIP | 525 | 530 | 535 | 540 | 545 |
Nazivna maksimalna snaga (Pmax) [W] | 397 | 401 | 405 | 408 | 412 |
Napon otvorenog kruga (Voc) [V] | 46.05 | 46.18 | 46.31 | 46.43 | 46.55 |
Maksimalni napon snage (Vmp) [V] | 38.36 | 38.57 | 38.78 | 38.99 | 39.2 |
Struja kratkog spoja (Isc) [A] | 10.97 | 11.01 | 11.05 | 11.09 | 11.13 |
Maksimalna struja snage (Imp) [A] | 10.35 | 10.39 | 10.43 | 10.47 | 10.51 |
NOCT | Zračnost 800W / m², temperatura okoline 20℃, brzina vjetra 1m / s, AM1.5G | ||||
USLOVI POSLOVANJA | |
Maksimalni napon sistema | 1000V / 1500V DC (IEC) |
Radna temperatura | -40℃~+85℃ |
Osigurač maksimalne serije | 25A |
Maksimalno statičko opterećenje, sprijeda | 5400Pa |
Maksimalno statičko opterećenje, leđa | 2400Pa |
NOCT | 45±2℃ |
Klasa aplikacije | Klasa A |

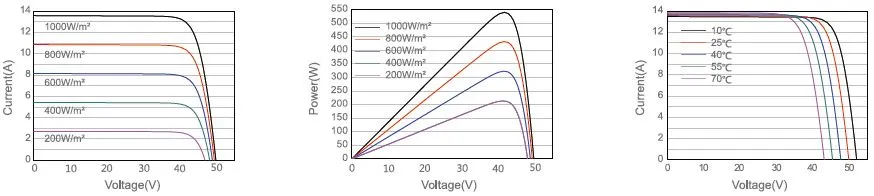

【Krivonaponski tok】
【Mehanički podaci】
SPECIFIKACIJE | |
Cell | Mono |
težina | 28,6 kg ± 3% |
Dimenzije | 2279 ± 2 mm × 1134 ± 2 mm × 35 ± 1 mm |
Veličina presjeka kabela | 4mm2 |
Broj ćelija | 144(6x24) |
Razvodna kutija | IP68, 3 diode |
Konektor | QC 4,10 (1000V) / QC 4,10-35 (1500V) |
Dužina kabla (uključujući priključak) | 1300 mm (+) / 1300 mm (-) |
Konfiguracija pakovanja | 31 kom / paleta, kontejner 620 kom / 40 ft |
【Certifikat】
【Jamstvo】
