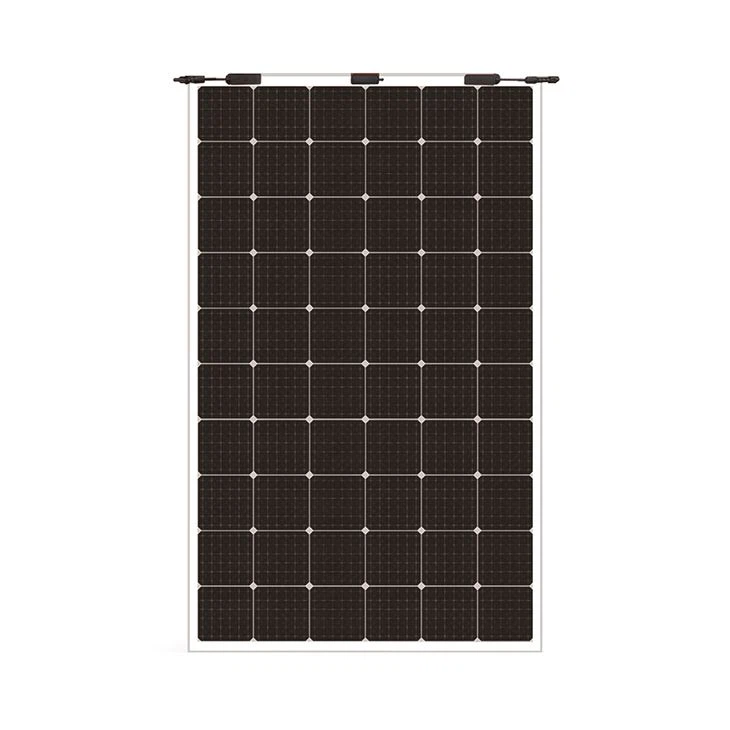

Introduction Uvod u proizvod】
Cell | Mono |
Broj ćelija | 60 (6×10) |
Nazivna maksimalna snaga (Pmax) | 330W |
Maksimalna efikasnost | 19.8% |
Razvodna kutija | IP68 |
Maksimalni napon sistema | 1000V DC |
Radna temperatura | -40℃～+85℃ |
【Opis proizvoda】
Serija fleksibilnih solarnih panela ima visoku efikasnost pretvorbe i može se saviti do luka od 30 stepeni bez oštećenja. Uz te dvije važne karakteristike, fleksibilni solarni paneli mogu se primijeniti na nepravilnije površinske primjene, poput RV-ova, čamaca, automobila, marinaca, kampera i kombija. Standardni monokristalni ili polikristalni solarni panel sastoji se od solarnih ćelija na bazi silicija. oblatne, obično su debele do 200 mikrometara, što je nešto deblje od ljudske dlake. Da bi se napravila "fleksibilna" solarna ploča, one silicijske oblatne koje se koriste za proizvodnju solarnih ćelija moraju se rezati na desetke mikrona u debljini. Solarne ćelije na bazi ovih ultra tankih silicijskih pločica u kombinaciji s polimernim laminatnim pločama daju solarnim pločama mnoga jedinstvena svojstva, uključujući fleksibilna, izdržljiva, prenosiva i visoko efikasna.
【Ključne značajke】
【Dimenzija PV modula】
【Električni podaci na STC-u】
Nazivna maksimalna snaga (Pmax) [W] | 290 | 300 | 310 | 320 | 330 |
Napon otvorenog kruga (Voc) [V] | 38.4 | 38.8 | 39.2 | 39.6 | 40.0 |
Maksimalni napon snage (Vmp) [V] | 31.2 | 31.6 | 32.0 | 32.4 | 32.8 |
Struja kratkog spoja (Isc) [A] | 9.50 | 9.66 | 9.82 | 9.98 | 10.14 |
Maksimalna struja snage (Imp) [A] | 9.30 | 9.50 | 9.69 | 9.88 | 10.08 |
Efikasnost modula [%] | 17.6 | 18.3 | 18.9 | 19.5 | 19.8 |
Tolerancija snage | 0~+5W | ||||
Temperaturni koeficijent Isc (α_Isc) | 0.06%/℃ | ||||
Temperaturni koeficijent Voc (β_Voc) | -0.28%/℃ | ||||
Temperaturni koeficijent Pmax (γ_Pmp) | -0.36%/℃ | ||||
STC | Zračenje 1000W / m², temperatura ćelije 25 ℃, AM1,5G | ||||
【Električni podaci na NOCT】
Nazivna maksimalna snaga (Pmax) [W] | 216 | 224 | 232 | 240 | 248 |
Napon otvorenog kruga (Voc) [V] | 35.5 | 35.7 | 35.9 | 36.1 | 36.3 |
Maksimalni napon snage (Vmp) [V] | 28.5 | 28.9 | 29.3 | 29.7 | 30.3 |
Struja kratkog spoja (Isc) [A] | 7.65 | 7.85 | 8.04 | 8.22 | 8.41 |
Maksimalna struja snage (Imp) [A] | 7.58 | 7.76 | 7.93 | 8.09 | 8.27 |
STC | Zračnost 800W / m², temperatura okoline 20 ℃, brzina vjetra 1m / s | ||||
【Struje napona】
【Mehanički podaci】
Dimenzija (DxŠxV) | 1660mmx990mmx1.4mm |
Težina | 4.0 Kg |
Pozadinski materijal | Pozadinska ploča (bijela, prozirna, crna) |
Ćelija (količina / materijal / tip / dimenzije) | 60 (10x6) / monokristalni PERC / 6 inča |
Kapsulant (materijal) | EVA |
Frame | Nijedna |
Razvodna kutija (stupanj zaštite) | IP68 |
Kabel (dužina / površina presjeka) | Prilagođeno od strane kupca / 4mm2 |
Konektor | Kompatibilan sa MC4 |
【Certifikat】
【Uvjeti rada】
Maks. sistemski napon | DC 1000V (IEC) |
Maks. nazivna oznaka osigurača | 15A |
Raspon radne temperature | -40℃～+85℃ |
Radijus savijanja | ≥ 0.20m |
