Dizajn kućišta 12-kanalnog AC ulaznog sabirničkog ormara - Znanje

Ciljevi i zahtjevi

43aabcc089c389ff072fc1c4b6097448

Dizajnirajte 12-in-1-out AC kombinovani ormar. Budući da je to off-grid projekat, zahtijeva samo funkcionalnost kombinatora.

Prema gornjem dijagramu principa, specifikacije ormara su 5000kVA/800V. Ukupna struja koja ulazi u kabinet je: 350kW * 12 / 800V / 1.732 ≈ 3031A. Prosječna struja po grani je 253A.

Proračun i projektovanje glavne opreme

Prekidači s ulaznim kalupom (MCCB)

C40N3TM400Iop369

1. Količina: 12 jedinica, koje odgovaraju topologiji "12 inča". Jedan prekidač po ulaznoj grani za nezavisnu zaštitu, izolujući samo neispravnu granu bez uticaja na druge.

Nazivna struja: Ukupna izlazna struja ~3031A. Podijeljeno podjednako na 12 grana daje maksimalno ~253A po grani. Prekidač od 400A je odabran da spriječi isključivanje od preopterećenja tokom dužeg rada. (Formula: I_ukupno=(P_ukupno) / (√3 * V_LL) )

Stubovi: 3P (trofazni). Jezgro van{3}}mrežnog AC sistema je trofazno strujno kolo. Neutralni vod je odvojeno povezan preko terminala (nije prekinut od strane prekidača), pojednostavljujući dizajn i osiguravajući pouzdanu zaštitu za glavno trofazno kolo.

Prekidni kapacitet: Veći ili jednak 50kA, sposoban da brzo prekine procijenjenu struju kratkog spoja jedne-grane-(~31,5kA) na 800V, sprječavajući oštećenje luka i osiguravajući pouzdanu izolaciju kvara.

Prekidač izlaznog okvira (FCB)

getFile

1. Količina: 1 jedinica, koja odgovara topologiji "1-out". Jedan glavni prekidač kontroliše kombinovani izlaz sa 12 ulaza.

2.Current Rating: Ukupna struja ~3031A. Odabran je prekidač okvira od 4000A (uzimajući u obzir ne-nekontinuirano puno opterećenje i redundantnost sabirnica/kablova), podržava kratko-preopterećenje u vremenu i zadovoljava zahtjeve velike-izlazne snage.

3. Otpuštanje kašnjenja podnapona: isključeni-mrežni sistemi nemaju podršku za mrežu i skloni su fluktuacijama napona. Funkcija odgode sprječava neugodno okidanje tokom prolaznih padova napona, osiguravajući stabilnost napajanja.

4.Polovi: 3P, pogodni za glavnu trofaznu kombinovanu sabirnicu. Neutral je ožičen nezavisno, ne prolazi kroz glavni prekidač, fokusirajući zaštitu (preopterećenje, kratki{4}}spoj) na trofazno glavno kolo.

5.Prekidni kapacitet: Veći ili jednak 63kA, efektivno prekidajući procijenjenu ukupnu struju kratkog-sabirnice (~40kA) sa brzim prekidom i dobrim gašenjem luka, sprječavajući eskalaciju kvara.

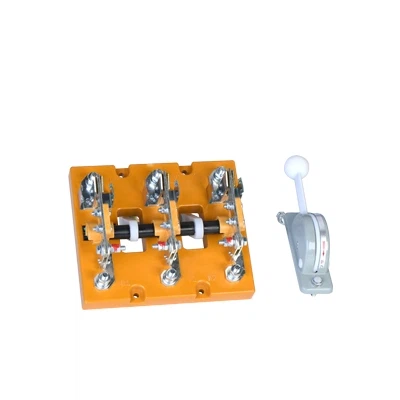

Rotacioni izolatorski prekidač (izolacioni prekidač)

getFile 1

Ocjena struje: Odgovara maksimalnoj struji izlazne strane od 3031A kako bi se spriječilo zagrijavanje tokom izolacije.

Funkcija: Za održavanje u off-mrežnim sistemima, obezbjeđuje fizički prekid-bez luka u trofaznom glavnom kolu, nudeći pouzdaniju izolaciju od prekidača za sigurnost osoblja.

Polovi: 3P, istovremeno isključujući sve tri faze glavnog kola, u skladu sa konfiguracijom prekidača. Neutral ne zahtijeva izolaciju (potvrđeno da je mrtav posebno tokom održavanja), pojednostavljujući rad uz ispunjavanje sigurnosnih standarda.

AC uređaj za zaštitu od prenapona (SPD)

NXU-IIG F 160-385 4P

1. Ocjena napona: Odgovara sistemskom nazivnom naponu od 800V AC kako bi se spriječio kvar SPD.

2.Nominalna struja pražnjenja (In): Scenariji isključene-mreže nemaju koordiniranu zaštitu od groma u mreži. Mora samostalno izdržati udarne napone. Kapacitet od 100 kA pokriva potrebe za umjerenim područjima munje, apsorbirajući energiju groma.

3.Polovi: 4P (Tri-fazni + neutralni). Iako su prekidači 3P, neutralni vod i dalje zahtijeva zaštitu od prenapona kako bi se spriječilo oštećenje opreme preko prenapona groma na neutralnom, pružajući sveobuhvatnu zaštitu kola.

3. Izbor opreme i opis materijala (BOM)

Na osnovu specifikacija sistema (5000kVA/800Vac, 12-in-1-out, 253A po grani, 3031A ukupno), odaberite odgovarajuću opremu.

Cabinet Enclosure

Dimenzije: širina 1000 mm, dubina 1000 mm, visina 2200 mm, mora da sadrži 12 ulaznih prekidača, 1 veliki izlazni prekidač, sabirnice, strujne transformatore, itd. Širina, dubina i visina moraju omogućiti raspored komponenti, prostor za hlađenje i provođenje kablova.

Materijal: Metal za visoku mehaničku čvrstoću, otpornost na spoljnu koroziju i udarce, pogodan za potencijalnu vanjsku instalaciju u scenarijima van{0}}mreže.

Ocjena zaštite: IP54 za zaštitu od prašine i vode, sprječavajući ulazak koji bi mogao uzrokovati kratke-kratke spojeve, osiguravajući sigurnost rada na otvorenom.

Sažetak odabira opreme (tabela)

Stavka	Specifikacija	Kol	Osnova za odabir (kratko)	Slika
Ulaz MCCB	800V, 400A, 3P, prekidni kapacitet veći ili jednak 50kA	12	Zaštita grana (253A opterećenje). 400A pruža marginu.
IzlazFCB	800V, 4000A, 3P, prekidni kapacitet veći od ili jednak 63kA, sa UV kašnjenjem	1	Zaštita i kontrola glavnog kola (ukupno 3031A). Pruža prostor za glavu i stabilnost.
Prekidač za isključivanje	800V, veće ili jednako 3200A, 3P	1	Sigurna, fizička izolacija za održavanje glavnog autobusa.
AC SPD	800V, In{1}}kA, 4P	1	Sveobuhvatna zaštita od prenapona za faze i nulte u postavci van{0}}mreže.
Terminali (UT6-16)	UT6-16	60	Za pouzdano-vezivanje niskog otpora-kablova/sabirnica.
Bakarna sabirnica	T2 Bakar, 80*10mm, ~150kg	-	Nosi 3031A + 20% marže. Visoka provodljivost, dobro odvođenje toplote.
Power Cable	0,6/1kV, 3*185mm², bakar, ~80kg	-	Za ogranke i interne priključke. Odgovara nazivnoj struji i naponu.
Cable Glands	PG63, najlon, IP54	13	Siguran i zapečaćen ulaz za 12 ulaznih + 1 izlaznih 3-žilnih kablova.
Busbar Insulator	Za sabirnicu 6300A	4 seta	Osigurava i izolira glavne sabirnice, sprječava fazne{0}}na{1}}fazne kvarove.
Pribor	Umeci, vezice, poklopci pogodni za 800V/visoku struju	1 set	Osigurava sigurne, pouzdane i organizirane veze.
Pakovanje	Ojačani drveni sanduk po mjeri	-	Štiti orman tokom transporta na potencijalno udaljenu lokaciju.
