Fotonaponske (PV) komunikacione bazne stanice postale su ključno rješenje za zelenu i pouzdanu komunikacijsku infrastrukturu, posebno u regijama s različitim geografskim i klimatskim uvjetima. Ovaj članak pruža detaljan pregled šest tipičnih projekata PV komunikacionih baznih stanica širom svijeta, fokusirajući se na njihovu konfiguraciju opreme, tehničke parametre i prilagodljive dizajne za lokalno okruženje.
Slučaj 1: Prigradska hladna regija van mreže PV bazna stanica
Osnovne informacije
- Lokacija: Prigradsko područje sjevernoevropskog grada
- Period izgradnje: septembar 2024 - mart 2025
- Način mrežne veze: isključen-mreža (nema stabilne mreže)
- Tip bazne stanice: Isključena-mrežna namjenska bazna stanica
- Ukupna investicija: 128.000 evra
|
Vrsta opreme |
Količina |
Technical Parameters |
|
Monokristalni silicijum fotonaponski modul |
24 komada |
450W; Nisko{1}}optimizacija performansi na niskim temperaturama; Efikasnost konverzije Veća ili jednaka 18%; Otpornost na opterećenje snijegom Veća ili jednaka 1,0 kN/m² |
|
Litijum-gvozdeno-fosfatna baterija |
2 baterije |
48V/500Ah; Ukupan kapacitet 48kWh; Dizajn otporan na hladno- (operativan na -25 stepeni); Životni vijek veći ili jednak 6000 puta |
|
Rezervni dizel generator |
1 jedinica |
Kapacitet 8kW; Funkcija automatskog pokretanja; Niska{1}}pomoć pri startovanju |
|
Sistem upravljanja energijom |
1 set |
Besprekorno prebacivanje između PV, skladišta i generatora; Mogućnost daljinskog nadzora |
Adaptacija na životnu sredinu
- PV moduli sa premazom protiv zaleđivanja -za sprječavanje nagomilavanja snijega i leda zimi
- Sistem grijanja na baterije se aktivira kada temperatura padne ispod -10 stepeni
- Dizajn nosača{0}}otporan na vjetar (otpor na opterećenje vjetra veći od ili jednak 2800Pa) da izdrži jake zimske vjetrove
Slučaj 2: PV bazna stanica povezana na mrežu{1}} pustinjskog područja
Osnovne informacije
- Lokacija: pustinjsko područje u zapadnoj Australiji
- Period izgradnje: mart 2024 - jun 2024. (izbjegavanje ljetnih visokih temperatura)
- Način povezivanja na mrežu: Mreža-povezana sa skladištem energije
- Tip bazne stanice: bazna stanica pokrivenosti komunikacijom na autoputu
- Ukupna investicija: 228.000 australijskih dolara
|
Vrsta opreme |
Količina |
Technical Parameters |
|
Dvostruki{1}}fotonaponski modul visoke{0}}temperature |
45 komada |
450W; Ukupni kapacitet 20,25kW; Monokristalni silicijum visoke{2}}e efikasnosti; Antirefleksni premaz |
|
Visokotemperaturna litijum-gvozdeno-fosfatna baterija |
1 baterija |
48V/625Ah; Ukupni kapacitet 30kWh; Visoka -tolerantnost na temperaturu (do 60 stepeni); DOD veći ili jednak 85% |
|
Mrežni{0}}inverter povezan |
1 jedinica |
Kapacitet 15kW; Efikasnost konverzije Veća ili jednaka 97%; Funkcija zaštite od greške u mreži |
|
Rashladni sistem |
1 set |
Za inverter i bateriju; Dizajn sa zračnim{0} hlađenjem; Potrošnja energije Manja ili jednaka 100W |
Adaptacija na životnu sredinu
- Poboljšana ventilacija za ormare s opremom za odvođenje topline u pustinjskim uvjetima
- Poklopci{0}}otporni na prašinu za sve električne priključke kako bi spriječili prodor pijeska
Slučaj 3: PV bazna stanica obalnog područja
BasicInformacije
- Lokacija: Obalno područje brazilskog grada
- Period izgradnje: maj 2024 - avgust 2024. (izbjegavanje kišne sezone)
- Način povezivanja na mrežu: Mreža-povezana sa skladištem energije
- Tip bazne stanice: bazna stanica pokrivenosti komunikacijom na plaži
- Ukupna investicija: 125.000 brazilskih reala
|
Vrsta opreme |
Količina |
Technical Parameters |
|
Fotonaponski moduli{0}}otporni na slanu maglu |
40 komada |
450W; Ukupni kapacitet 18kW; Stupanj otpornosti na slanu maglu C5-M; Aluminijski okvir otporan na koroziju |
|
Baterija za pohranu energije otporna-na sol |
3 baterije |
11.5KWh; Ukupan kapacitet 34,5kWh; Dizajn otporan na vlagu{2}}; Radna vlažnost manja ili jednaka 95% (bez-kondenzacije) |
|
Inverter |
1 jedinica |
Kapacitet 15kW; IP67 nivo zaštite; Zaštita od -prenapona |
|
Sistem zaštite od groma |
1 set |
Za PV niz i komunikacijsku opremu; Nivo zaštite Veći ili jednak 20kA |
Adaptacija na životnu sredinu
- Sve metalne komponente sa vrućim-obradom potapanjem za otpornost na obalnu koroziju
- Povišena instalacija ormara sa opremom (1,2 m iznad zemlje) kako bi se spriječila poplava
- Zatvoreni ulazi za kablove kako bi se izbjegao prodor slane vode
Slučaj 4: Ruralno područje PV mikro baznih stanica klaster
Osnovne informacije
- Lokacija: ruralno područje u istočnoj Kini
- Period izgradnje: novembar 2024 - februar 2025
- Način mrežne veze: Mreža-povezana
- Tip bazne stanice: mikro bazne stanice s ruralnim pokrivanjem (klaster od 15 stanica)
- Ukupna investicija: 3,2 miliona kineskih juana (ukupno za klaster)
|
Vrsta opreme |
Količina |
Technical Parameters |
|
Monokristalni silicijum fotonaponski modul |
12 komada |
540W; Ukupni kapacitet 6,48kW; Prilagodljiv za složenu instalaciju terena |
|
Litijum gvožđe fosfatna baterija |
1 baterija |
48V/300Ah; Ukupni kapacitet 14,4kWh; Dizajn za nisko održavanje; Životni vijek veći ili jednak 5000 puta |
|
Mini Inverter |
1 jedinica |
Kapacitet 5kW; Visoka efikasnost pri maloj snazi; Kompaktan dizajn |
|
Oprema za mikro bazne stanice |
1 set |
Potrošnja energije manja ili jednaka 800W; Široki opseg ulaznog napona (110-240V) |
Adaptacija na životnu sredinu
- Fleksibilni dizajn PV nosača pogodan za ruralne neravne terene
- Vodootporni ormari za opremu koji će se nositi s čestim ruralnim padavinama
- Niska{0}}radnja (manje ili jednako 55dB) kako bi se izbjegao uticaj na život na selu
Slučaj 5: Urbana jezgra područja 5G PV bazna stanica
Osnovne informacije
- Lokacija: Centralna poslovna četvrt velikog kineskog grada
- Period izgradnje: april 2024 - jul 2024
- Način mrežne veze: Mreža-povezana
- Tip bazne stanice: 5G makro bazna stanica
- Ukupna investicija: 850.000 kineskih juana
|
Vrsta opreme |
Količina |
Technical Parameters |
|
Monokristalni silicijum fotonaponski modul |
16 komada |
670W; Ukupni kapacitet 10,72kW; Integrisani dizajn- zgrada; Estetski izgled |
|
Baterija za pohranu energije sa litijum-željezo-fosfatom |
3 baterije |
48V/200Ah; Ukupni kapacitet 28,8kWh; Mogućnost brzog punjenja (1C); Kompatibilan sa 5G vršnim opterećenjem |
|
{0}}Inverter velike snage |
1 jedinica |
Kapacitet 10kW; Tro-izlaz; Kompatibilan sa zahtjevima za napajanje bazne stanice 5G |
|
Oprema 5G bazne stanice |
1 set |
Potrošnja 4,5kW; Podrška za više frekvencijskih opsega; Daljinsko upravljanje |
Adaptacija na životnu sredinu
- Instalacija na krovu za uštedu resursa urbanog zemljišta
- Dizajn smanjenja buke za ventilatore za hlađenje (manje ili jednako 60dB) kako bi se zadovoljili urbani standardi buke
- Mjere protiv krađe fotonaponskih modula i opreme

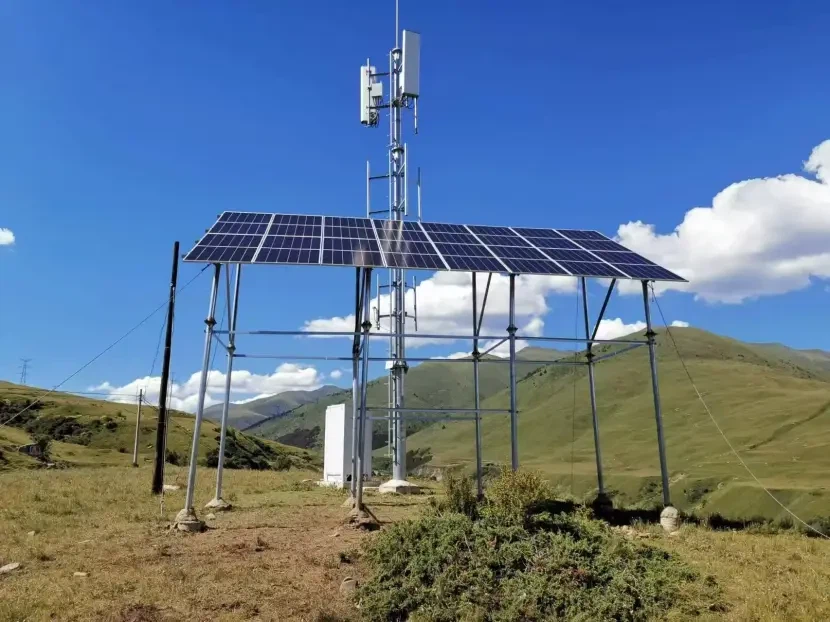

Slučaj 6: Planinsko područje van{1}}bazne PV stanice
Osnovne informacije
- Lokacija: Planinsko područje u Južnoj Africi
- Period izgradnje: jul 2024 - oktobar 2024. (izbjegavanje jakih zimskih kiša)
- Način mrežne veze: isključen-mreža (potpuno bez pristupa mreži)
- Tip bazne stanice: bazna stanica pokrivenosti udaljenom plemenskom komunikacijom
- Ukupna investicija: 280.000 južnoafričkih randa
|
Vrsta opreme |
Količina |
Technical Parameters |
|
Fotonaponski modul otporan na pijesak |
36 komada |
450W; Ukupni kapacitet 16,2kW; Visoka iskorištenost zračenja; Otpor opterećenja vjetrom Veći ili jednak 2400Pa |
|
Visoko{0}}baterija za pohranu energije |
1 baterija |
48V/1000Ah; Ukupan kapacitet 48kWh; Dizajn dubokog ciklusa; DOD veći ili jednak 80% |
|
Rezervni dizel generator |
1 jedinica |
Kapacitet 7kW; Niska potrošnja goriva (manja ili jednaka 210g/kWh); Podsjetnik za automatsko održavanje |
|
Power Control Unit |
1 set |
Inteligentno upravljanje opterećenjem; Dijagnostika kvarova na daljinu; Funkcija izjednačavanja baterije |
Adaptacija na životnu sredinu
- Montažni nosači na strmim padinama za planinski teren (podesiv ugao 15-45 stepeni)
- Ojačani dizajn temelja za sprečavanje udara klizišta
- Sistem za prikupljanje kišnice za rashladnu vodu generatora
Ovih šest projekata baznih stanica za fotonaponske komunikacije demonstriraju svestranost i prilagodljivost fotonaponske tehnologije u različitim okruženjima širom svijeta. Bilo u gradskim centrima ili udaljenim planinskim područjima, duž obalnih područja ili u pustinjama, fotonaponski sistemi se mogu prilagoditi tako da zadovolje specifične potrebe komunikacije kroz odgovarajuću konfiguraciju opreme i tehnički dizajn.
